Magnetisierungsverfahren für Neodym-Magnete
Osenc Magnets bietet maßgeschneiderte Magnetisierungslösungen für gesinterte NdFeB-Magnete an, darunter axiale, diametrische, radiale und multipolare Magnetisierung für industrielle Anwendungen wie Elektrofahrzeugmotoren, Robotik, Sensoren, Automatisierungssysteme, medizinische Geräte und magnetische Baugruppen.
Das Verständnis der Magnetisierungsrichtung ist entscheidend für die Auslegung des Magnetkreises, die Magnetfeldverteilung, die Kompatibilität der Baugruppen und die Gesamtleistung des Systems.
Was ist die Magnetisierungsrichtung?

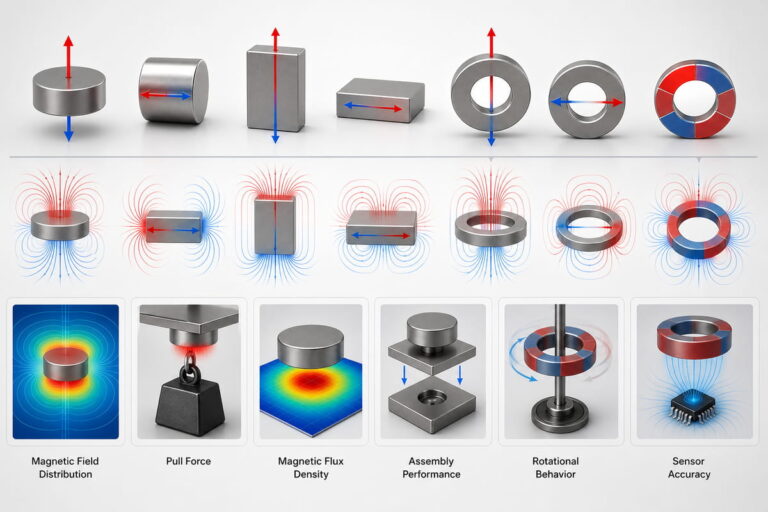

Magnetpolausrichtung bei NdFeB-Magneten
Die Magnetisierungsrichtung bezeichnet die Ausrichtung der magnetischen Nord- und Südpole innerhalb eines Permanentmagneten.
Die Magnetisierungskonfiguration wirkt sich unmittelbar aus auf:
- Magnetfeldverteilung
- Zugkraft
- Magnetische Flussdichte
- Leistung der Versammlung
- Rotationsverhalten
- Genauigkeit des Sensors

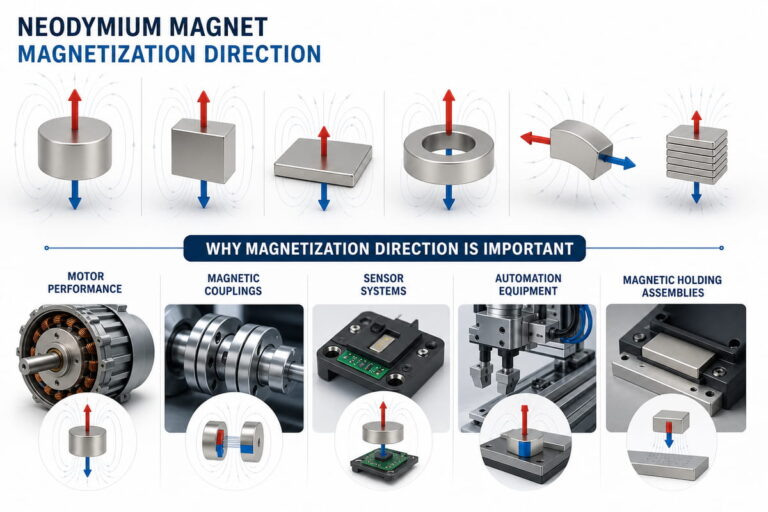

Warum die Magnetisierungsrichtung wichtig ist
Die richtige Wahl der Magnetisierung ist entscheidend für:
- Motorleistung
- Magnetkupplungen
- Sensorsysteme
- Automatisierungstechnik
- Magnetische Haltevorrichtungen

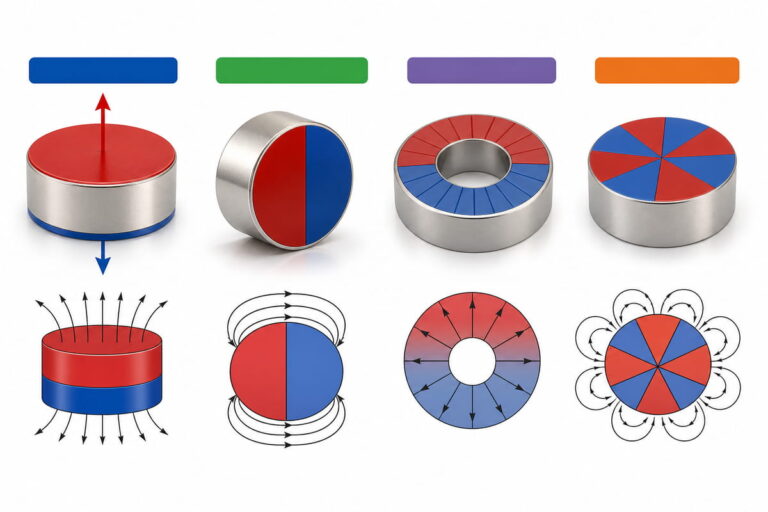

Häufige Magnetisierungsrichtungen
Osenc Magnets unterstützt verschiedene Magnetisierungskonfigurationen, je nach Anwendungsanforderungen und Auslegung des Magnetkreises.
Wichtigste Magnetisierungsarten
Axiale Magnetisierung
Magnetpole auf ebenen Flächen
Bei der axialen Magnetisierung liegen der Nord- und der Südpol auf gegenüberliegenden flachen Oberflächen des Magneten.
Typischer Aufbau
N↑ S↓

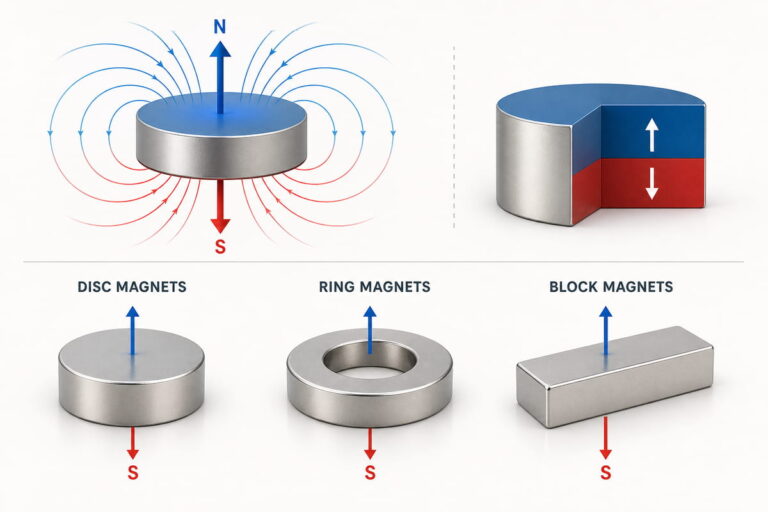

Gängige Formen
- Scheibenmagnete
- Ringmagnete
- Blockmagnete

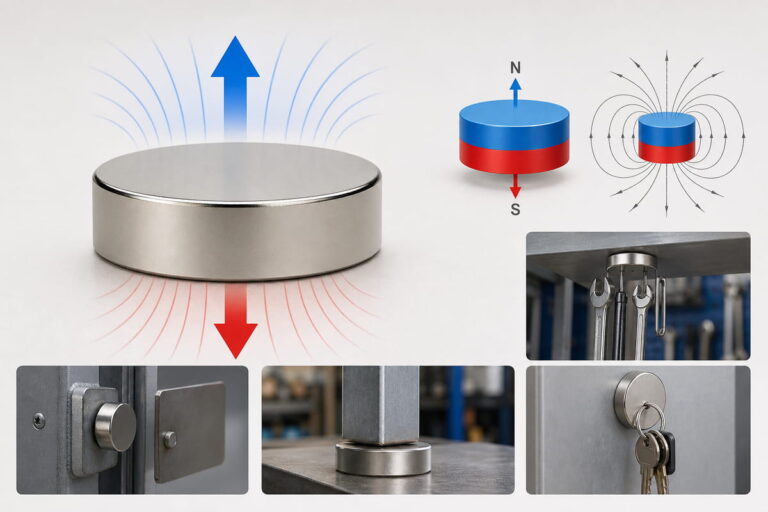

Wichtigste Merkmale
- Starke direkte Zugkraft
- Einfache Magnetfeldausrichtung
- Gängige industrielle Konfiguration
- Geeignet für Halteanwendungen
Typische Anwendungsbereiche
- Magnethalterungen
- Befestigungssysteme
- Schließungen
- Sensoren
- Allgemeine industrielle Baugruppen
Vorteile
- Einfacher Magnetisierungsprozess
- Starkes Oberflächenfeld
- Kosteneffiziente Fertigung
- Weit verbreitetes Design
Diametrale Magnetisierung
Magnetpole an gekrümmten Seiten
Bei der diametrischen Magnetisierung liegen der Nord- und der Südpol auf gegenüberliegenden, gekrümmten Seiten zylindrischer oder ringförmiger Magnete.
Typischer Aufbau
N←◯→S
Gängige Formen
- Zylindermagnete
- Ringmagnete
- Rohrmagnete
Wichtigste Merkmale
- Rotierendes Magnetfeld
- Seitlich ausgerichtete Mastkonstruktion
- Geeignet für rotierende Systeme
Typische Anwendungsbereiche
- Sensoren
- Magnetkupplungen
- Drehgeber
- Positionserfassungssysteme
Vorteile
- Ideal für rotierende Anwendungen
- Stabiles magnetisches Rotationsverhalten
- Kompaktes Magnetkreisdesign
Radiale Magnetisierung
Radial ausgerichtete Magnetpole
Bei der radialen Magnetisierung verteilen sich die Magnetpole radial um die Magnetgeometrie herum.
Typischer Aufbau
N⇒◯⇐S
Gängige Formen
- Bogenmagnete
- Segmentmagnete
- Ringmagnete

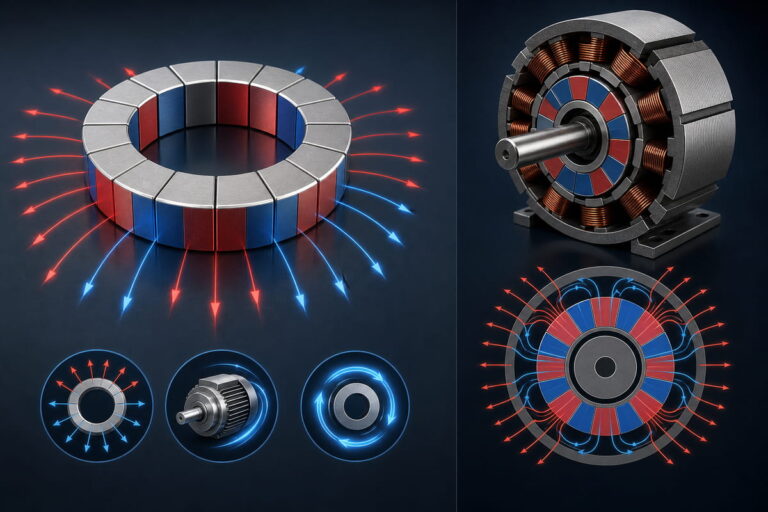

Wichtigste Merkmale
- Radialer Magnetfluss
- Optimiert für rotierende Systeme
- Hocheffiziente Magnetkreise
Typische Anwendungsbereiche
- Bürstenlose Gleichstrommotoren
- Elektromotoren
- Servomotoren
- Windkraftanlagen
Vorteile
- Hoher Wirkungsgrad des Motors
- Verbesserte Magnetflussverteilung
- Optimierte Drehmomentleistung
Technische Überlegungen
Für die radiale Magnetisierung sind in der Regel spezielle Magnetisierungsvorrichtungen und eine präzise Steuerung des Magnetfelds erforderlich.
Mehrpolige Magnetisierung
Verschiedene Polkonfigurationen
Durch die multipolare Magnetisierung entstehen abwechselnd Nord- und Südpole, die über die gesamte Magnetoberfläche verteilt sind.
Beispiel für eine Mastanordnung
N−S−N−S−N−S

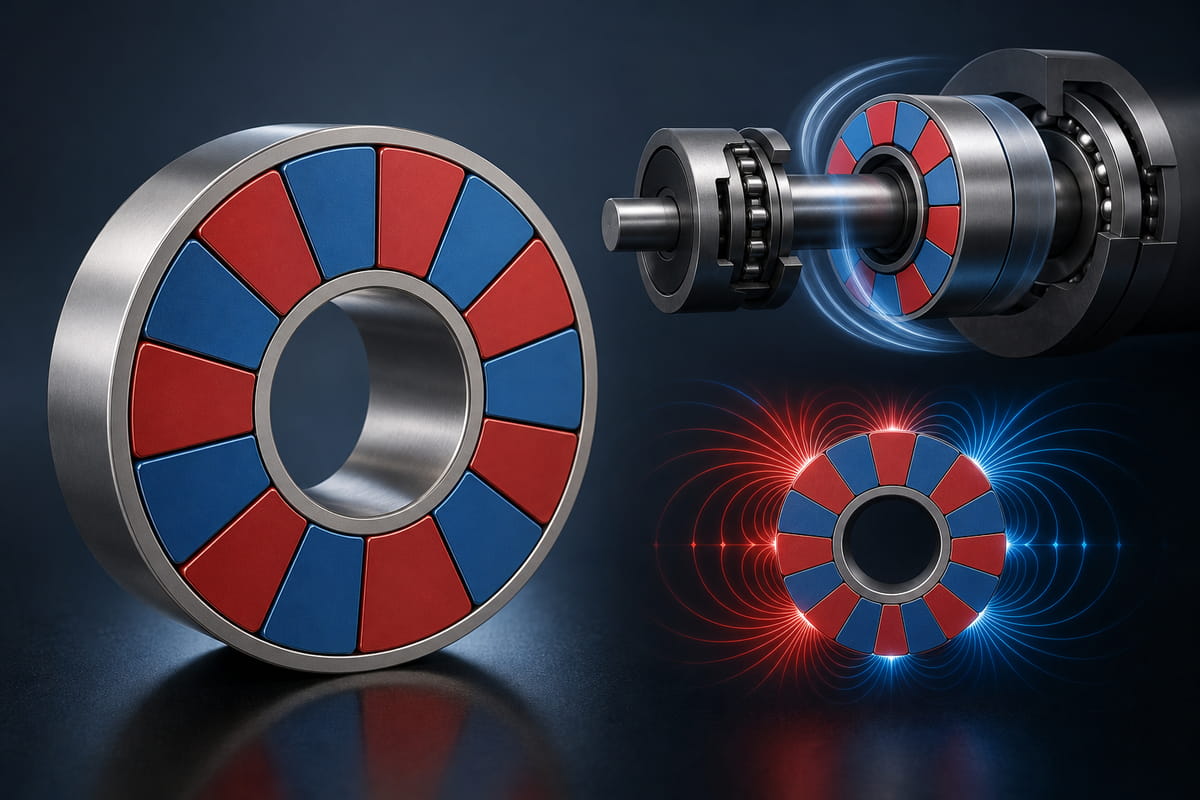

Wichtigste Merkmale
- Mehrere Magnetpole
- Präzise Drehleistung
- Gesteuerte Magnetfeldmuster
Typische Anwendungsbereiche
- Encoder
- Hochpräzisionsmotoren
- Sensorsysteme
- Automatisierungstechnik
Vorteile
- Verbesserte Positionserkennung
- Präzise Drehzahlregelung
- Kompakte Magnetsysteme
Magnetisierungsrichtung je nach Magnetform
| Magnetform | Gemeinsame Magnetisierungsrichtung |
|---|---|
| Scheibenmagnet | Axial |
| Ringmagnet | Axial / Diametrisch / Radial |
| Blockmagnet | Axial |
| Bogenmagnet | Radial |
| Rohrmagnet | Diametral |
| Segmentmagnet | Radial / Multipol |
Magnetisierungsprozess
Hochintensive Impulsmagnetisierung
Neodym-Magnete werden nach der Bearbeitung und Beschichtung mit Hilfe von Hochenergie-Impulsmagnetisierungsanlagen magnetisiert.
Ablauf der Magnetisierung
Bearbeitung → Beschichtung → Positionierung in der Spannvorrichtung → Impulsmagnetisierung → Flussprüfung

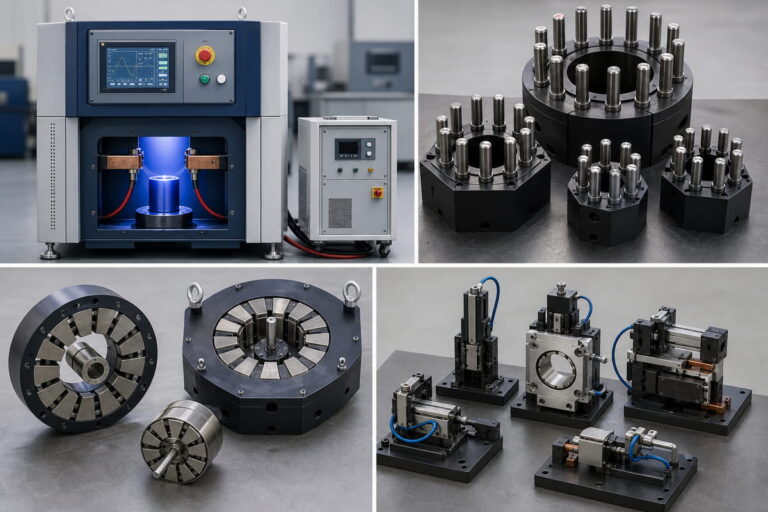

Magnetisierungsgeräte
- Impulsmagnetisierer
- Mehrpolige Leuchten
- Vorrichtungen zur radialen Magnetisierung
- Maßgeschneiderte Werkzeugsysteme
Prozessziele
- Stabile Polausrichtung
- Gleichmäßiges Magnetfeld
- Gleichbleibende magnetische Leistung
- Präzise Positionierung der Stange
Magnetfluss und Feldverteilung
Einfluss der Magnetisierungsrichtung
Die Magnetisierungsrichtung hat einen erheblichen Einfluss auf das Verhalten des Magnetfelds und die Verteilung des Magnetflusses.
Magnetische Flussdichte
B=Φ/A
Wo:
- ( B ) = magnetische Flussdichte
- ( Φ ) = Magnetfluss
- ( A ) = Fläche

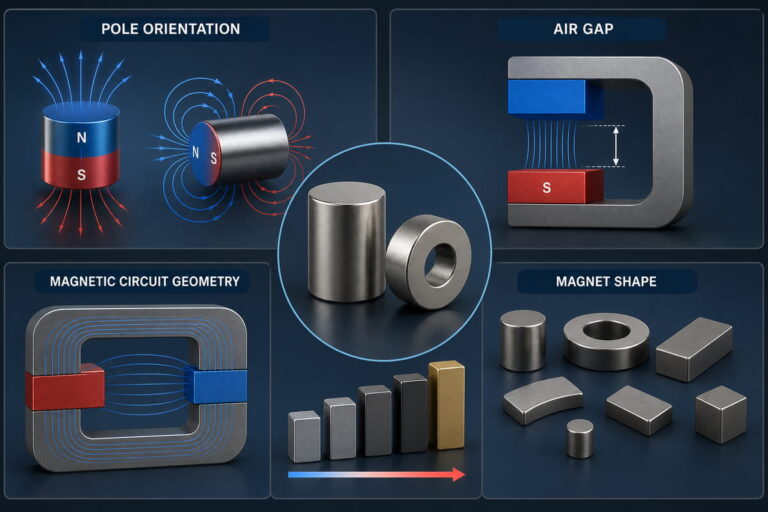

Technische Faktoren
- Polausrichtung
- Luftspalt
- Geometrie des Magnetkreises
- Werkstoffgüte
- Magnetform
Anziehkraft und Magnetisierungsrichtung
Zusammenhang zwischen Polausrichtung und Kraft
Unterschiedliche Magnetisierungsrichtungen beeinflussen die Zugkraftleistung und das Verhalten der magnetischen Wechselwirkung.
Axiale Magnetisierung
Erzeugt in der Regel eine starke direkte Zugkraft auf ebenen Kontaktflächen.
Diametrale Magnetisierung
Sorgt für eine rotatorische magnetische Wechselwirkung anstelle einer direkten Haltekraft.
Radiale Magnetisierung
Optimiert für rotierende Magnetfelder in Motorsystemen.

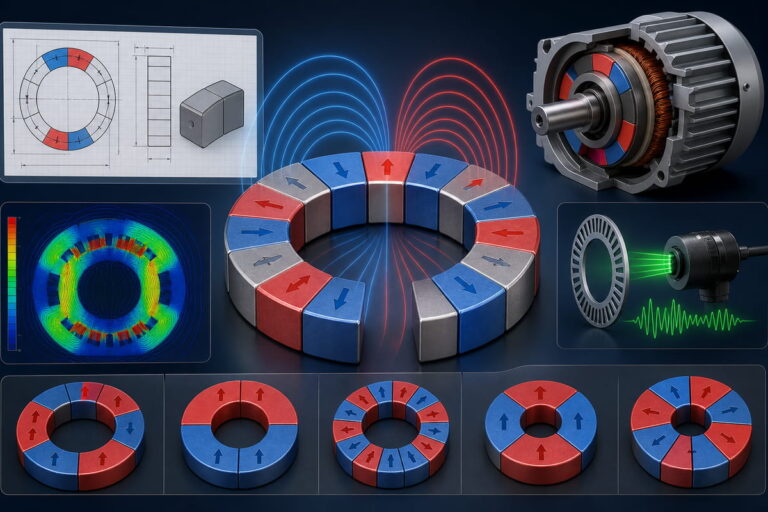

Maßgeschneiderte Lösungen zur Magnetisierung
Anwendungsspezifische Magnetisierung
Osenc Magnets bietet maßgeschneiderte Magnetisierungslösungen auf der Grundlage folgender Kriterien:
- CAD-Zeichnungen
- Motorkonstruktion
- Anforderungen an den Sensor
- Auslegung von Magnetkreisen
- Anforderungen an die Mastenkonfiguration

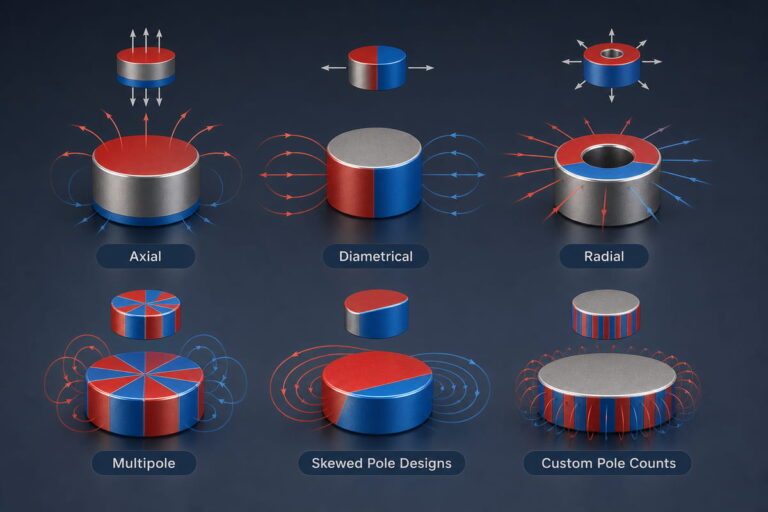

Individuelle Magnetisierungsoptionen
- Axial
- Diametral
- Radial
- Mehrpol
- Schräge Mastkonstruktionen
- Benutzerdefinierte Mastenanzahl
Qualitätsprüfung und Flussmittelprüfung
Überprüfung der Magnetpole
Osenc Magnets führt Prüfverfahren durch, um die magnetische Ausrichtung und die Gleichmäßigkeit des Magnetfelds zu überprüfen.

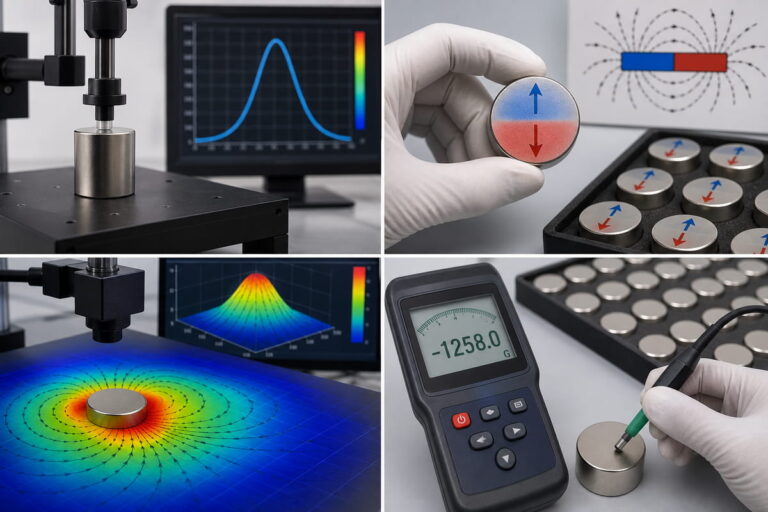

Prüfmöglichkeiten
Prüfung der Flussdichte
Messung der Magnetfeldstärke.
Prüfung der Mastausrichtung
Überprüfung der Positionierung der Magnetpole.
Kartierung von Magnetfeldern
Analyse der Magnetfeldverteilung.
Prüfung mit einem Gaussmeter
Messung der magnetischen Flussdichte an der Oberfläche.
Qualitätsziele
- Stabile Polausrichtung
- Gleichmäßige magnetische Eigenschaften
- Präzise Positionierung der Stange
- Konstanter Magnetfluss
Häufig gestellte Fragen
Die Magnetisierungsrichtung bezeichnet die Ausrichtung der magnetischen Nord- und Südpole innerhalb eines Permanentmagneten.
Bei der axialen Magnetisierung liegen die Magnetpole auf den gegenüberliegenden flachen Seiten des Magneten.
Bei der diametrischen Magnetisierung liegen die Magnetpole auf gegenüberliegenden, gekrümmten Seiten zylindrischer Magnete.
Die radiale Magnetisierung wird häufig in bürstenlosen Motoren, Motoren für Elektrofahrzeuge und rotierenden Magnetsystemen eingesetzt.
Durch die multipolare Magnetisierung entstehen auf der Magnetoberfläche mehrere abwechselnde Nord- und Südpole.
Ja. Osenc Magnets bietet maßgeschneiderte Polkonfigurationen und anwendungsspezifische Magnetisierungslösungen an.
