Leitfaden zu den magnetischen Eigenschaften von Neodym-Magneten
Machen Sie sich mit den wichtigsten magnetischen Eigenschaften von Neodym-Magneten vertraut, darunter Remanenz, Koerzitivfeldstärke, BHmax, magnetische Flussdichte, Permeabilität und Temperaturverhalten für industrielle und technische Anwendungen.
Osenc Magnets bietet ingenieurtechnische Beratung bei der Auswahl von NdFeB-Magnetmaterialien, die in Motoren, Automatisierungssystemen, Magnetabscheidern, Sensoren, Anlagen für erneuerbare Energien und industriellen Präzisionsbaugruppen zum Einsatz kommen.

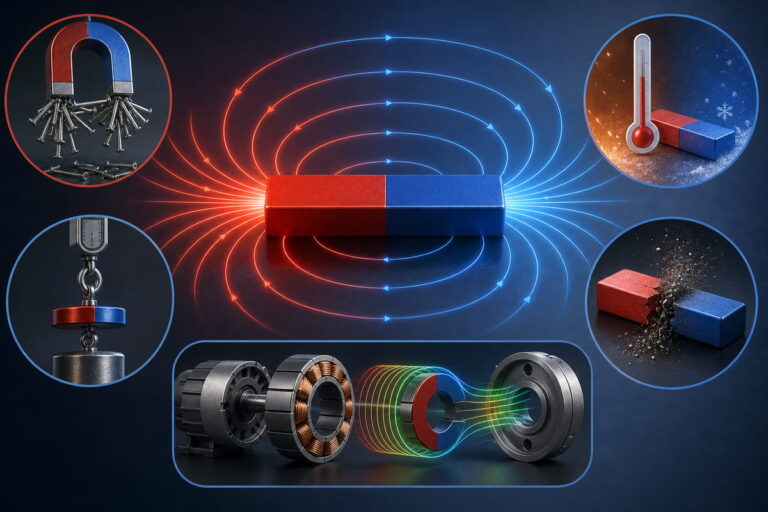

Was sind magnetische Eigenschaften?
Magnetische Eigenschaften beschreiben, wie ein Permanentmagnet sein Magnetfeld erzeugt, aufrechterhält und Veränderungen daran widersteht.
Diese Eigenschaften bestimmen:
- Magnetkraft
- Zugkraftleistung
- Thermische Stabilität
- Entmagnetisierungsbeständigkeit
- Wirkungsgrad des Magnetkreises
Das Verständnis der magnetischen Eigenschaften ist für die Auswahl des geeigneten Neodym-Magneten für industrielle Anwendungen von entscheidender Bedeutung.
Wichtigste magnetische Eigenschaften von NdFeB-Magneten
Remanenz (Br)
Koerzitivfeldstärke (Hcb)
Intrinsische Koerzitivfeldstärke (Hcj)
Maximale Leistungsaufnahme (BHmax)
Magnetische Flussdichte
Durchlässigkeit
Curie-Temperatur
Jede Eigenschaft beeinflusst das Verhalten des Magneten unter verschiedenen Betriebsbedingungen.

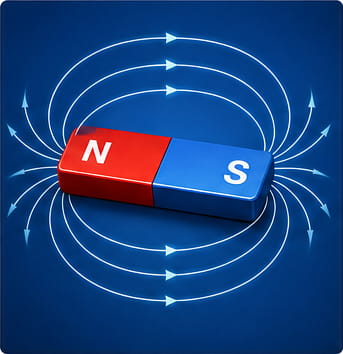

Remanenz (Br)
Was ist Remanenz?
Die Remanenz bezeichnet die magnetische Flussdichte, die nach der Magnetisierung in einem Magneten verbleibt.
Er gibt an, wie stark das Magnetfeld des Magneten im Leerlauf ist.
Maßeinheit
- Tesla (T)
- Gauß (G)
Formel für die Remanenz
Br
Eine höhere Remanenz bedeutet in der Regel eine stärkere Magnetfeldleistung.
Typische Remanenzwerte für NdFeB
| Note | Remanenz (Br) |
|---|---|
| N35 | 1,17–1,21 T |
| N42 | 1,29–1,32 T |
| N52 | 1,42–1,45 T |
Anwendungen, die eine hohe Remanenz erfordern
- Elektromotoren
- Magnetabscheider
- Robotik
- Hochleistungssensoren

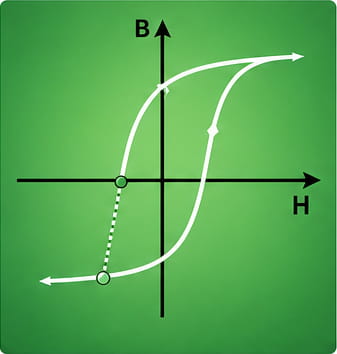

Koerzitivfeldstärke (Hcb)
Was ist Koerzitivfeldstärke?
Die Koerzitivfeldstärke gibt an, wie widerstandsfähig ein Magnet gegen Entmagnetisierung ist.
Es gibt an, wie stark das entgegengesetzte Magnetfeld sein muss, um den Magnetfluss auf Null zu reduzieren.
Maßeinheit
- kA/m
- Oersted (Oe)
Formel für die Koerzitivkraft
Hcb
Eine höhere Koerzitivfeldstärke verbessert die magnetische Stabilität in anspruchsvollen Umgebungen.
Anwendungen, die eine hohe Koerzitivfeldstärke erfordern
- Motoren
- Hochtemperatursysteme
- Industrielle Automatisierung
- Anlagen für erneuerbare Energien

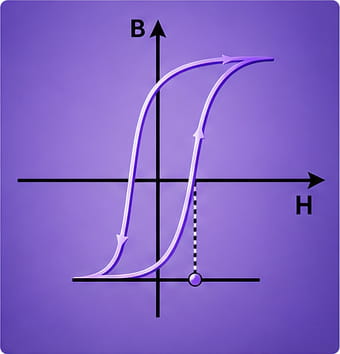

Intrinsische Koerzitivfeldstärke (Hcj)
Was ist intrinsische Koerzitivkraft?
Die intrinsische Koerzitivfeldstärke gibt den Widerstand gegen irreversible Entmagnetisierung an.
Besonders wichtig ist dies für:
- Hochtemperaturanwendungen
- Starke entgegengesetzte Magnetfelder
- Dynamische Motorsysteme
Formel für die intrinsische Koerzitivfeldstärke
Hcj
Warum Hcj wichtig ist
Höhere Hcj-Werte verbessern:
- Thermische Stabilität
- Langfristige magnetische Zuverlässigkeit
- Widerstandsfähigkeit gegenüber Magnetfeldumkehr
Maximale Leistungsaufnahme (BHmax)
Was ist BHmax?
BHmax gibt die maximale magnetische Energiedichte an, die in einem Magnetmaterial verfügbar ist.
Er ist einer der wichtigsten Indikatoren für die Leistungsfähigkeit einer Magnetschule.
BHmax-Formel
BHmax
Maßeinheit
- MGOe
- kJ/m³

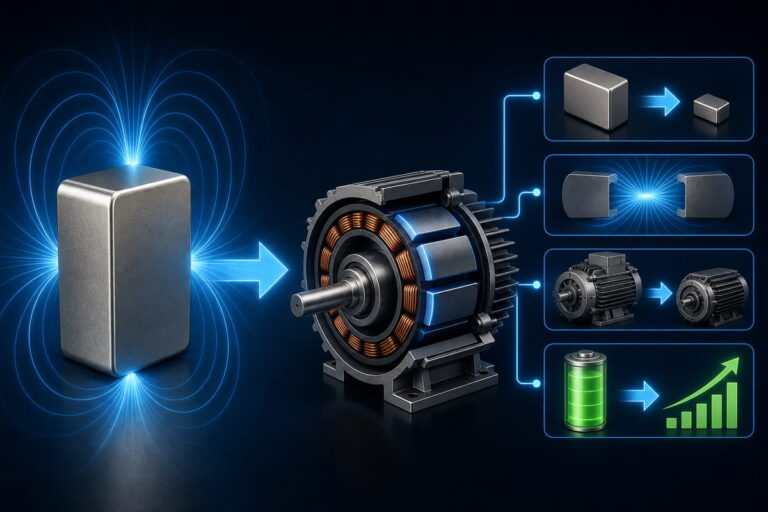

Warum BHmax wichtig ist
Höhere BHmax-Werte ermöglichen:
- Kleinere Magnetgröße
- Stärkeres Magnetfeld
- Kompaktere Motorkonstruktionen
- Verbesserte Energieeffizienz
Typische BHmax-Werte
| Note | BHmax |
|---|---|
| N35 | 33–36 Mio. GWh |
| N42 | 40–43 Mio. GWh |
| N52 | 50–53 Mio. GWh |

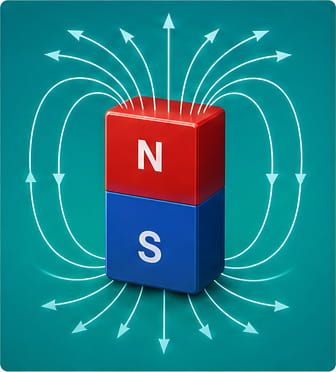

Magnetische Flussdichte
Was ist die magnetische Flussdichte?
Die magnetische Flussdichte gibt die Stärke des Magnetfelds an einem bestimmten Ort an.
Maßeinheit
- Tesla (T)
- Gauß (G)
Formel für die Flussdichte
B = Φ/A
Variablen
- B = Magnetische Flussdichte
- Φ = Magnetfluss
- A = Fläche
Gauß gegen Tesla
1 Tesla = 10.000 Gauss
Magnetfluss
Was ist Magnetfluss?
Der magnetische Fluss beschreibt das gesamte Magnetfeld, das durch eine bestimmte Fläche verläuft.
Formel für den Magnetfluss
Φ = B × A
Durchlässigkeit
Was ist magnetische Permeabilität?
Die Permeabilität beschreibt, wie leicht Magnetfelder ein Material durchdringen können.
Formel für die Durchlässigkeit
μ=B/H
Variablen
- μ = Magnetische Permeabilität
- B = Magnetische Flussdichte
- H = Magnetfeldstärke

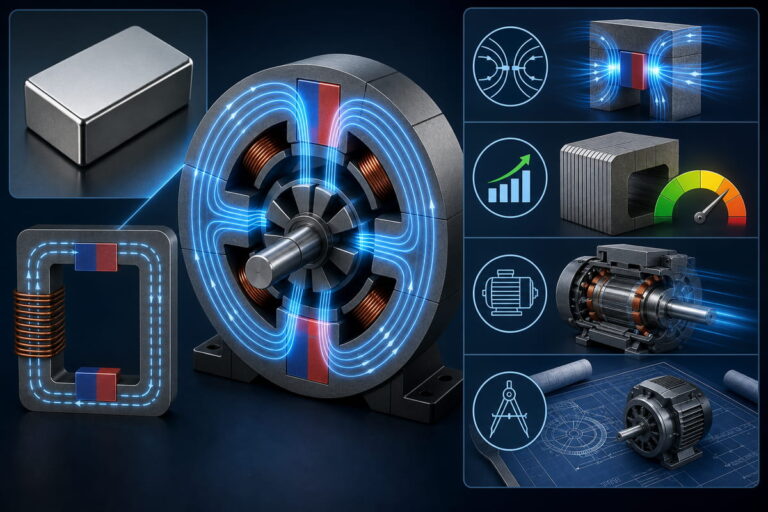

Bedeutung in magnetischen Schaltungen
Die Durchlässigkeit wirkt sich aus auf:
- Magnetfluss
- Kernleistung
- Motorleistung
- Entwurf elektromagnetischer Systeme
Curie-Temperatur
Was ist die Curie-Temperatur?
Die Curie-Temperatur ist die Temperatur, bei der ein Magnet seine ferromagnetischen Eigenschaften vollständig verliert.
Typische Curie-Temperatur von NdFeB
- Etwa 310 °C bis 400 °C, je nach Zusammensetzung
Wichtiger Hinweis
Die Betriebstemperaturen sollten deutlich unterhalb der Curie-Temperatur liegen, um eine dauerhafte Verschlechterung der magnetischen Eigenschaften zu vermeiden.
Temperaturkoeffizienten
Die magnetischen Eigenschaften ändern sich mit der Temperatur.
Beispiel für eine Beziehung
B(T) = B₀(1 − αΔT)
Höhere Temperaturen führen im Allgemeinen zu einer Verringerung der Magnetfeldstärke.

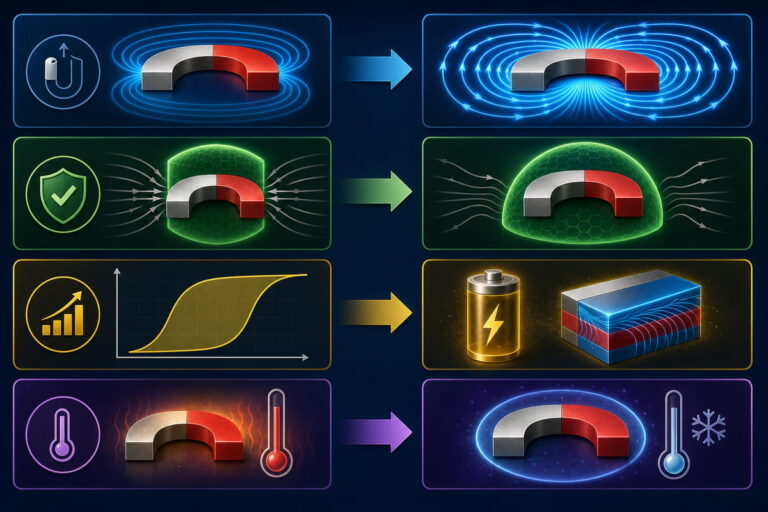

Zusammenhang zwischen magnetischen Eigenschaften
Höhere Remanenz
→ Stärkeres Magnetfeld
Höhere Koerzitivfeldstärke
→ Bessere Entmagnetisierungsbeständigkeit
Höhere maximale Herzfrequenz
→ Höhere Energiedichte
Höherer Hcj
→ Verbesserte thermische Stabilität
Magnetische Eigenschaften nach Sorte
| Note | Br | Hcj | BHmax |
|---|---|---|---|
| N35 | 1,17–1,21 T | ≥955 kA/m | 33–36 Mio. GWh |
| N42 | 1,29–1,32 T | ≥955 kA/m | 40–43 Mio. GWh |
| N52 | 1,42–1,45 T | ≥955 kA/m | 50–53 Mio. GWh |
Technische Anwendungen
Motoranwendungen
Ein hoher BHmax-Wert und eine hohe Flussdichte verbessern den Wirkungsgrad des Motors und die Drehmomentdichte.
Hochtemperatursysteme
Eine hohe intrinsische Koerzitivfeldstärke verringert das Risiko einer thermischen Entmagnetisierung.
Magnetabscheider
Eine hohe Remanenz verbessert die Auffangleistung bei Eisenwerkstoffen.

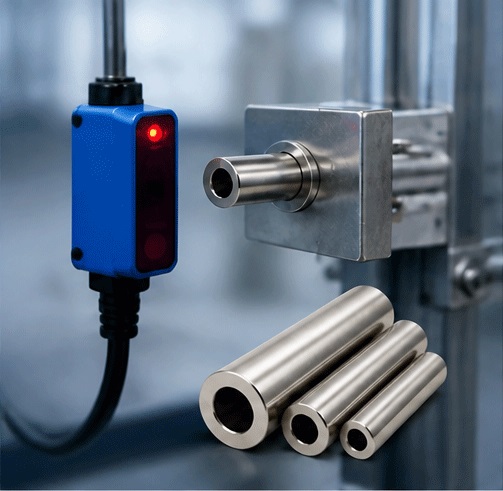

Sensoren
Stabile magnetische Eigenschaften verbessern die Signalkonsistenz und -genauigkeit.
Verwandte technische Ressourcen
Leitfaden zu den Magnet-Schulstufen
Vergleichen Sie die Magnetkraft und die Temperaturbeständigkeit verschiedener NdFeB-Typen.
Leitfaden zur Zugkraft
Verstehen, wie Beschichtungen die magnetische Haltekraft beeinflussen.
Temperaturbeständigkeit
Wählen Sie die geeignete Magnetklasse für erhöhte Temperaturen aus.
Leitfaden zur Magnetisierungsrichtung
Erfahren Sie mehr über axiale, radiale und multipolare Magnetisierungsverfahren.
Häufig gestellte Fragen
Die wichtigste Eigenschaft hängt von der jeweiligen Anwendung ab. BHmax, Remanenz und Koerzitivfeldstärke sind in der Regel entscheidende Parameter.
BHmax gibt die maximale magnetische Energiedichte an, die im Magnetmaterial verfügbar ist.
Die Koerzitivfeldstärke verbessert die Beständigkeit gegen Entmagnetisierung, insbesondere in Umgebungen mit hohen Temperaturen oder unter dynamischen Bedingungen.
Im Allgemeinen ja. Ein höherer BHmax-Wert ermöglicht eine höhere magnetische Energiedichte und eine stärkere magnetische Leistung.
Br gibt die Restmagnetisierung an, während Hcj die Beständigkeit gegen irreversible Entmagnetisierung angibt.
Magnetische Eigenschaften werden in der Regel mit Hilfe von Hysteresekurvenanalysatoren, Gaussmessgeräten und magnetischen Prüfgeräten gemessen.
