Neodym-Segmentmagnete
Neodym-Segmentmagnete, auch als Bogenmagnete oder gekrümmte Magnete bekannt, sind speziell entwickelte Seltenerdmagnete mit einer gekrümmten Geometrie. Sie finden breite Anwendung in Elektromotoren, Windkraftanlagen, Magnetkupplungen, Generatoren, Sensoren, Lautsprechern und leistungsstarken industriellen Baugruppen, bei denen radiale Magnetfelder erforderlich sind.
Wir fertigen maßgeschneiderte Segmentmagnete mit hoher Magnetkraft, präzisen Maßtoleranzen und zuverlässigen Beschichtungsoptionen für anspruchsvolle industrielle Anwendungen.
Was ist ein Neodym-Segmentmagnet?
Ein Neodym-Segmentmagnet ist ein gebogener oder bogenförmiger Magnet aus gesintertem NdFeB-Material. Im Vergleich zu Block- oder Rechteckmagneten sind Segmentmagnete speziell für den Einsatz in kreisförmigen Strukturen wie Rotoren, Statoren und Magnetringen konzipiert.
Aufgrund ihrer hohen magnetischen Energie, ihrer kompakten Bauweise und ihres hervorragenden Leistungs-Gewichts-Verhältnisses, NdFeB-Segmentmagnete werden häufig in Anwendungen eingesetzt, bei denen starke Magnetfelder auf engstem Raum erforderlich sind.
Zu den typischen Namen gehören:
- Neodym-Segmentmagnet
- NdFeB-Bogenmagnet
- Bogensegmentmagnet
- Gebogener Neodym-Magnet
- Magnet für den Motorbereich
- Magnet aus dem Bereich der Seltenen Erden
- Rotor-Bogenmagnet

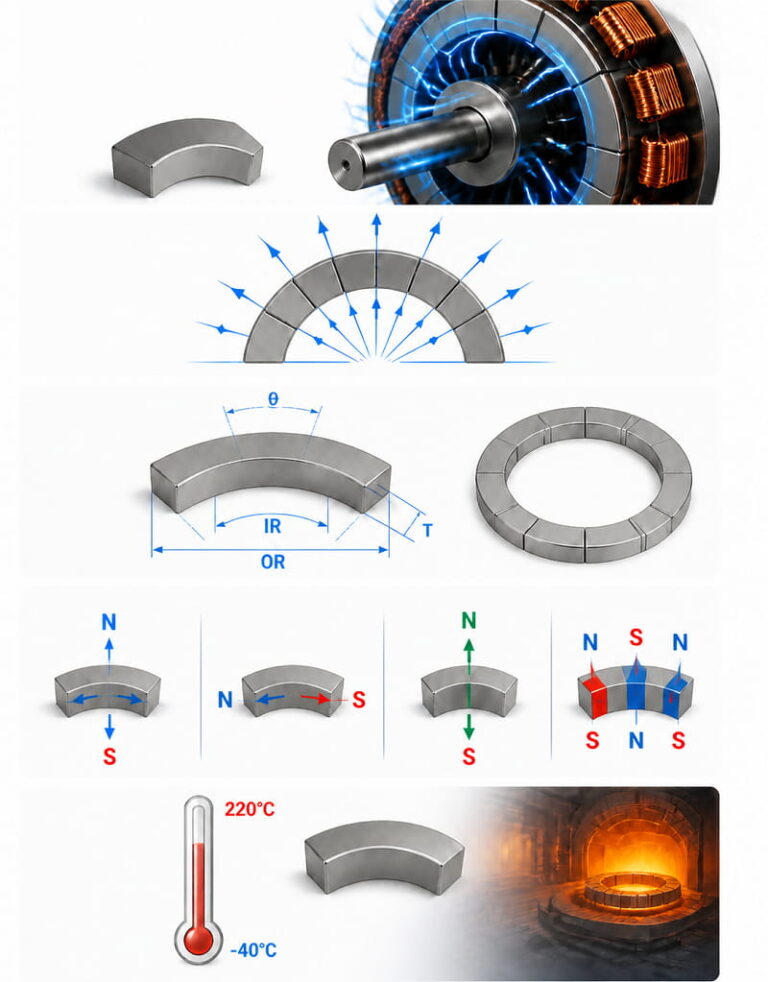

Die wichtigsten Merkmale von Segmentmagneten
Extrem starke Magnetkraft
NdFeB-Segmentmagnete zeichnen sich durch eine außergewöhnlich hohe magnetische Energie aus und eignen sich daher ideal für kompakte und hocheffiziente Motorsysteme.
Gekrümmte Geometrie für radiale Magnetisierung
Die Bogenform ermöglicht eine optimierte Magnetfeldverteilung in rotierenden Anlagen und Ringbaugruppen.
Anpassbare Abmessungen
Erhältlich in verschiedenen:
- Innenradius (IR)
- Außenradius (OR)
- Dicke
- Bogenwinkel
- Segmentmenge
Mehrere Magnetisierungsrichtungen
Wir unterstützen:
- Radiale Magnetisierung
- Diametrale Magnetisierung
- Axiale Magnetisierung
- Mehrpolige Magnetisierung
Hochtemperatur-Sorten erhältlich
Geeignet für anspruchsvolle Umgebungen mit Betriebstemperaturen von bis zu 220 °C, je nach gewählter Güteklasse.
Hersteller von maßgeschneiderten Segmentmagneten
Wir bieten OEM- und kundenspezifische Fertigungsdienstleistungen für industrielle Kunden weltweit an.
Anpassungsmöglichkeiten
- Benutzerdefinierte Bogenwinkel
- Sondertoleranzen
- Mehrpolige Magnetisierung
- Komplexe Rotorbaugruppen
- Hochtemperatur-Sorten
- Spezialbeschichtungen
- Lösungen für die Klebeverbindung
Fertigungskapazitäten
- Präzisionsschleifen
- Drahtschneiden
- CNC-Bearbeitung
- Fortschrittliche Magnetisierungssysteme
- Umfassende magnetische Prüfung

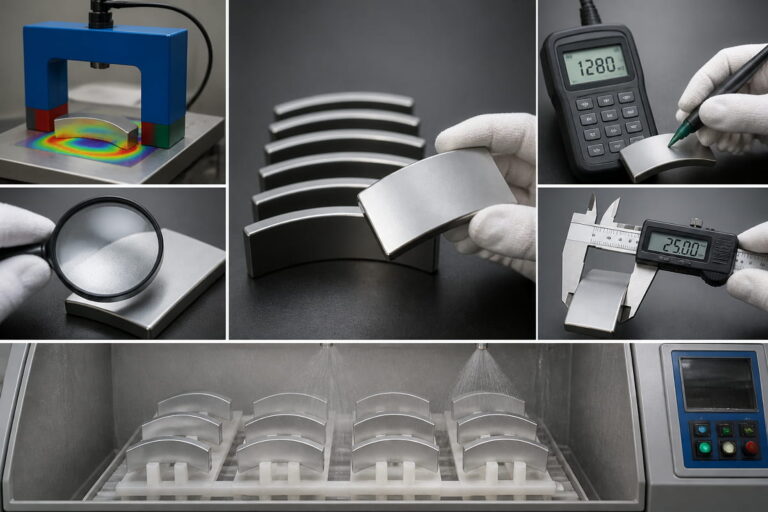

Qualitätskontrolle
Jede Charge durchläuft folgende Schritte:
- Flussmittelprüfung
- Gauß-Messung
- Beschichtungsprüfung
- Maßprüfung
- Salzsprühtest
Technische Daten des Segmentmagneten
| Parameter | Reichweite |
|---|---|
| Material | NdFeB / Seltene Erden |
| Form | Segment, Bogen, gekrümmter Block, Motorbogenmagnet |
| Note | N35–N55, M/H/SH/UH/EH |
| Größe | Benutzerdefiniert |
| Magnetisierung | Radial, in der Dicke, parallel, diametral oder nach Kundenwunsch |
| Beschichtung | Ni-Cu-Ni, Zink, Epoxid, Phosphat, schwarzes Epoxid, Parylene oder kundenspezifische Beschichtung |
| Toleranz | ±0,05 mm oder nach Kundenwunsch |
| Max. Temperatur | Bis zu 220 °C |
Segment: Magnetische Anwendungen

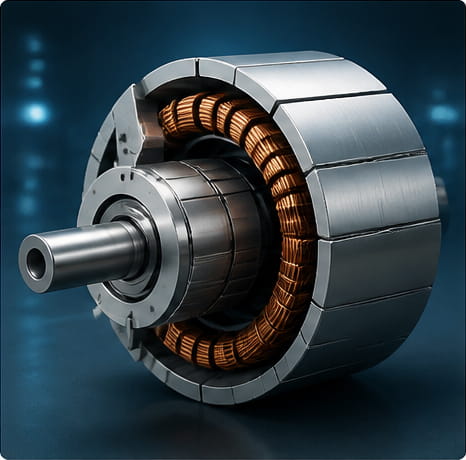

Elektromotoren
Segmentmagnete finden breite Anwendung in:Elektromotoren für Elektrofahrzeuge, BLDC-Motoren, Servosystemen und industriellen Antriebsmotoren.

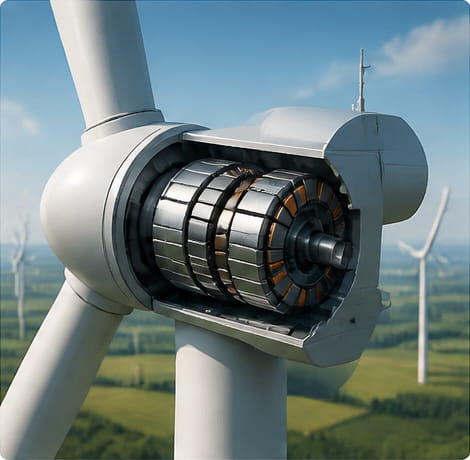

Windkraftanlagen
Hochleistungs-Lichtbogenmagnete verbessern den Wirkungsgrad und die Energieausbeute des Generators.

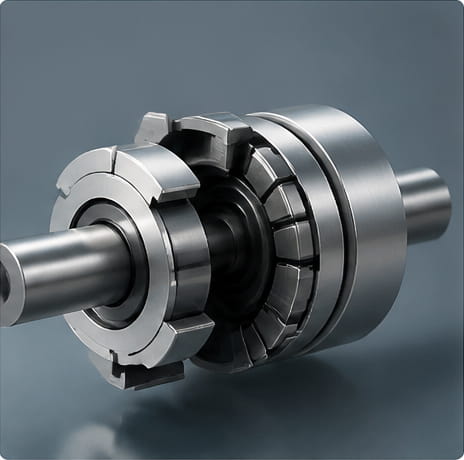

Magnetkupplungen
Wird zur berührungslosen Drehmomentübertragung in Pumpen und geschlossenen Systemen verwendet.

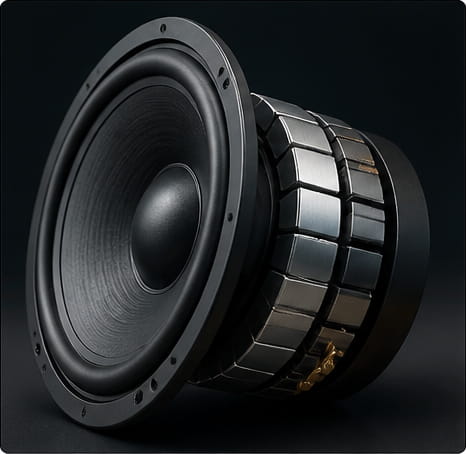

Audiogeräte
Wird in hochwertigen Lautsprechern und Akustikgeräten eingesetzt.
Robotik und Automatisierung
Ermöglichen Sie kompakte und effiziente Bewegungssteuerungssysteme.
Warum Sie uns als Lieferanten für Segmentmagnete wählen sollten
Stabile magnetische Eigenschaften
Gleichmäßige Flussdichte und hohe Koerzitivfeldstärke für langfristige Zuverlässigkeit.
Präzision auf Industriestandard
Strenge Maßtoleranzen für die Rotorauswuchtung und die Montagegenauigkeit.
OEM- und Großhandelslieferungen
Flexible Fertigung für Prototypen, Aufträge mit geringen Mindestbestellmengen und großvolumige Industrieprojekte.
Erfahrung im Exportbereich
Wir betreuen Kunden in: den USA, Deutschland, Italien, Südkorea, Indien, Brasilien und Südostasien.
Häufig gestellte Fragen
Ja. Wir können maßgeschneiderte NdFeB-Segmentmagnete nach Ihrer Zeichnung, Ihrem Muster oder Ihren technischen Vorgaben fertigen.
Die geeignete Güteklasse hängt von der Betriebstemperatur, den Anforderungen an die Magnetkraft, dem Entmagnetisierungsrisiko, der Beschichtung, der Größe und dem Anwendungszweck ab. Für den Einsatz in Motoren können Güteklassen mit hoher Koerzitivfeldstärke wie H, SH, UH oder EH erforderlich sein.
Ja, bei Magneten für Motorsegmente wird üblicherweise eine radiale oder dickenbezogene Magnetisierung verwendet. Bitte legen Sie zur Bestätigung Ihre Zeichnung mit der Magnetisierungsrichtung vor.
Häufig kommen Ni-Cu-Ni-, Epoxid- und Phosphatbeschichtungen zum Einsatz. Epoxid- und Phosphatbeschichtungen werden oft für Motorbaugruppen gewählt, bei denen Korrosionsbeständigkeit und Haftfestigkeit eine wichtige Rolle spielen.
Ja. Wir können Segmentmagnete in aufeinander abgestimmten Sätzen mit Polaritätskennzeichnung und getrennter Verpackung liefern, um die Rotormontage zu unterstützen.
Ja. Für kundenspezifische Neodym-Segmentmagnete ist eine Musterfertigung möglich. Die Lieferzeit hängt von der Größe, der Güteklasse, der Beschichtung und den Anforderungen an die Werkzeuge ab.
Angebot anfordern
Suchen Sie einen zuverlässigen Lieferanten für Segmentmagnete für Motoren, Generatoren oder industrielle Baugruppen? Senden Sie uns noch heute Ihre Zeichnung, Ihr Muster oder Ihre Projektanforderungen zu. Unser Team hilft Ihnen gerne bei der Auswahl der richtigen NdFeB-Sorte, Beschichtung, Magnetisierungsrichtung und Fertigungslösung für Ihre Anwendung.
